CONFIGURACION DEL SERVICIO NAT

CONFIGURACION DEL SERVICIO NAT

Primeramente abrimos el simulador cisco packet

Y en seguida colacaremos: 2computadoras y 2 routers.

Y enseguida vamos a unir los cable a los dispositivos de la pc0 al router0 va ser en el puerto fa0/0, para el router0 al router1 va ser fa0/1 en los dos y para del router1 al pc1 va ser fa0/0 tambien.

Ahora vamos a configurar el router 0 y ledamos sobre el roter y le damos clic en CLI  y ponemos los sig. Códigos

NAT>ENABLE

!

hostname NAT

ipdhcp excluded-address 192.168.0.1

!

ipdhcp pool LAN_1

network 192.168.0.0 255.255.255.252

default-router 192.168.0.1

!

interface FastEthernet0/0

ip address 192.168.0.1 255.255.255.252

duplex auto

speed auto

!

interface FastEthernet0/1

ip address 10.0.0.1 255.255.255.252

duplex auto

speed auto

!

interface Vlan1

no ip address

shutdown

!

ip classless

ip route 4.2.2.2 255.255.255.255 10.0.0.2

!

line con 0

linevty 0 4

login

!

End

Y ahora lo que sigue es encender los puertos 0 Y 1 Del router0 le damos clic en el router0 y en config y le damos clien en el cudrito encendido.

 Ahora a habiltar la ip de la pc0 le damos clic en la pc0, en escritorio y después en ip configuración  y la vemos a dar la opción DHCP  y vemos como se pone automáticamente.

Se va aconfigurar en router1



Router>enable

hostname Router

!

ipdhcp excluded-address 172.16.0.1

!

ipdhcp pool LAN_2

network 172.16.0.0 255.255.255.252

default-router 172.16.0.1

!

!

interface FastEthernet0/0

ip address 172.16.0.1 255.255.255.252

ipnat inside

duplex auto

speed auto

!

interface FastEthernet0/1

ip address 10.0.0.2 255.255.255.252

ipnat outside

duplex auto

speed auto

!

interface Vlan1

no ip address

shutdown

!

ipnat inside source static 172.16.0.2 4.2.2.2

ip classless

ip route 192.168.0.0 255.255.255.252 10.0.0.1

ip route 10.1.1.0 255.255.255.240 10.0.0.1

!

line con 0

linevty 0 4

login

!

End

Y ahora lo que sigue es encender los puertos 0 Del router1 le damos clic en el router1 y en config y le damos clic en el cuadrito encendido.

                                Y asi mismo hacemos con el puerto1 del router1

Y ahora vamoa a habilitar la ip de la pc1. Le damos clic en la pc1, le damos escritorio y en ip con figuración.

En ip y ledamos en DHCP y vemos que la ip aparece automaticamente.

Ahora vamos a mandar un ping al 4.2.2.2 y vemos que no hay respuesta.

En el router1 ponemos

interface FastEthernet0/1

ip address 10.0.0.2 255.255.255.252

ipnat outside

duplex auto

speed auto

!

interface Vlan1

no ip address

shutdown

!

ipnat inside source static 172.16.0.2 4.2.2.2

ip classless

ip route 192.168.0.0 255.255.255.252 10.0.0.1

ip route 10.1.1.0 255.255.255.240 10.0.0.1

!

line con 0

linevty 0 4

login

!

end

Ahora Ya hay respuesta al enviar ping 4.2.2.2 desde pc0

Y vemos que todos los puntos están en verde eso quiere decir que hay comunicación entre ellos.



 Y ESO ESTODO….!!



SERVIDOR FTP EN UNA TOPOLOGÍA DE RED CISCO

Esta gráfica lo vamos a poner para guiarnos de como se van a colcar los dispositivos.

          Primeramente abrimoscisco packet tracer.

Y de pues proseguimos a  colocar en el escenario: 2pcs, 1switch, 1 ruoter y 1 servidor ftp.

 Ahora vamos a unir los dispositivo con los cables para las 2pcs se usara el tipo de cable directo, del switch al router también cable directo y para del switch al servidor se usara el cable de cobre cruzado.

                    A hora vamos a asignar la ip al PC 0.

IP: 200.200.200.10

Mascara de subred: 255.255.255.0

Gateway: 200.200.200.1

                       Asi mismo asignaremos la ip al PC 1

IP: 200.200.200.11

Mascara de subred: 255.255.255.0

Gateway: 200.200.200.1

               Y también le asignaremos la ip al servidor FTP

IP: 201.201.201.4

Mascara de subred: 255.255.255.0

Gateway: 201.201.201.1

Ahora vamos a configurar el router0 le damos clic en el router y vamos en la pestaña de CLI.

Y empezamos a teclear los siguientes comandos:

Router>enable

Router#configure terminal

Router(config)#hostname Router_1

Router_1(config)#enable secret cisco

Router_1(config)#line console 0

Router_1(config-line)#password cisco

Router_1(config-line)#login

Router_1(config-line)#exit

Router_1(config)#line vty 0 5

Router_1(config-line)#password cisco

Router_1(config-line)#login

Router_1(config-line)#exit

Router_1(config)#interface fas

Router_1(config)#interface fastEthernet 0/0

Router_1(config-if)#ip address 200.200.200.1 255.255.255.0

Router_1(config-if)#description "CONEXION CON LAN PCS"

Router_1(config-if)#no shutdown

Router_1(config)#interface fastEthernet 0/1

Router_1(config-if)#ip address 201.201.201.1 255.255.255.0

Router_1(config-if)#description "CONEXION CON SERVIDOR FTP"

Router_1(config-if)#no shutdown

Router_1(config-if)# end

%SYS-5-CONFIG_I: Configured from console by console

Router_1#

Luego en el escenario nos muestra de la siguiente forma:

Nos aseguramos de que exista conectividad total en nuestro escenario, enviando un ping desde Pc0 hacia el servidor FTP y nos aparece lo siguiente:

Configurar el servidor FTP, en donde crearemos el usuario y dar permisos.

Para esto aremos lo siguiente:

    Daremos doble clic sobre el servidor FTP.

    Daremos click en la pestaña Config, del lado izquierdo aparecerán los parámetros y servicios que podemos configurar, buscamos en servicios en botón que dice FTP.

        Nos muestra la siguiente imagen, por defecto el servicio FTP se encuentra en ON.

Escribimos el UserName redes y el Password 123. Seleccionamos todas las casillas de privilegios ( write, read delete, rename y list) y finalmente daremos click en el botón con un signo de suma “+” después cerrar la ventana.

 8.- En el cuadro de abajo, nos aparece el usuario y la contraseña que acabamos de crear.

Configuraremos el servicio FTP en el router.

Dentro de la pestaña CLI del router  nos vamos a modo de configuración global y configuramos el usuario de FTP con el comando ip ftp username redes, damos enter y  configuramos en password de nuestro usuario con el comando ip ftp password 123, como se muestra a continuación:

Router_1(config)#ip ftp username redes

Router_1(config)#ip ftp password 123

Hacer un respaldo de la configuración en ejecución (RAM) en el servidor FTP, recordemos que la memoria en ejecución o RAM la invocamos como running-config.

1.- Desde modo de EXEC privilegiado insertamos el comando copy running-config  ftp y presionamos enter.

Router_1#copy running-config ftppre

2.- En la siguiente línea nos pedirá la dirección IP del servidor ftp donde queremos guardar nuestro respaldo de configuración, así que la insertaremos y presionamos enter.

Address or name of remote host []? 201.201.201.4

Router_1#copy running-config ftp

Address or name of remote host []? 201.201.201.4

Destination filename [Router_1-confg]?  configuracion_1

Writing running-config...

[OK - 755 bytes]

755 bytes copied in 0.04 secs (18000 bytes/sec)

Lo podemos verificar en el servidor FTP que ya aparece ese archivo.

Ingresar y bajar el archivo a-configuración desde PC 0

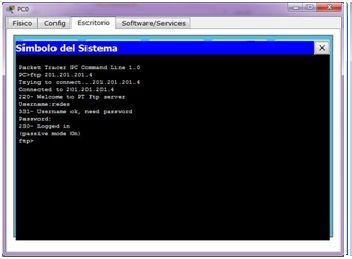

 Abrimos la línea de consola de PC 0 y nos conectamos al servidor FTP con el siguiente comando ftp [dir IP del servidor ftp):
En este momento nos pide un usuario el cual será el mismo que configuramos en el servidor ftp su respectiva contraseña:

PC>ftp 201.201.201.4

Trying to connect...201.201.201.4

Connected to 201.201.201.4

220- Welcome to PT Ftp server

Username:redes

331- Username ok, need password

Password:123

230- Logged in

(passive mode On)

ftp>

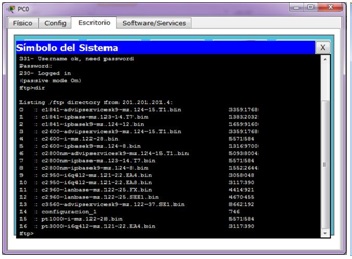

En este punto ya abrimos entrado al servidor FTP y el promt ha cambiado a ftp> con el comando dir podremos ver los archivos alojados en el servidor

ftp>dir

Listing /ftp directory from 201.201.201.4:

0   : configuracion_1                                      746

ftp>

Como vemos solo está el archivo de nuestro respaldo .

 Y al final vemos que sí están encendidas los puntitos de los dispositivos.

Eso es todo....!
